中国电容器用金属化膜产业已从跟随者成长为全球市场的主要参与者。目前正处于从“量的积累”到“质的突破” 的关键阶段，在中低端市场占据主导，在高端市场奋力追赶并实现部分进口替代。未来的核心竞争力将体现在上游原材料与装备的自主可控、高端产品的技术领先性以及为新兴应用提供定制化解决方案的能力上。

      电容器金属化膜，作为薄膜电容器的核心介质与电极材料，其性能直接决定了电容器的耐压、容量、损耗及可靠性。金属化膜通常由聚丙烯、聚酯等有机薄膜基底，及其表面通过真空蒸镀形成的数十纳米厚的超薄金属（如铝、锌）电极层构成。金属化膜中金属层的微观形态、均匀度、缺陷及与基膜的附着力，直接影响电容器的性能和寿命。传统光学显微镜和扫描电镜因分辨率、景深和样品荷电等问题，难以清晰、无损地表征这类不导电的多层精细结构。赛默飞Apreo系列场发射扫描电镜具备超高分辨率、ZUO越的低电压成像和电荷抑制技术，为此类微观结构的表征提供了理想方案。

金属化膜的结构工艺与性能指标

      金属化膜通过真空蒸镀工艺，在经电晕处理的聚合物基膜表面沉积一层极薄的金属层（典型厚度20-100nm）。该金属层并非完全连续，而是根据需要被分割成多个彼此绝缘的微小电极单元，通过“自愈”机制提升电容器的可靠性。关键性能指标包括：

• 金属层厚度与均匀性：直接影响方阻、载流能力和自愈能量。

• 金属层晶粒形貌与连续性：关乎导电均匀性和初始缺陷。

• 边缘清晰度与分块隔离沟道质量：决定单元隔离的有效性和耐压。

• 基膜表面预处理状态：影响金属层附着力与结合界面。

传统表征方法的局限性

传统表征方法在金属化膜分析中面临挑战：

• 光学显微镜：分辨率不足，无法观察纳米级金属颗粒、微孔洞及边缘细节。

• 普通钨灯丝SEM：在观察不导电的聚合物基膜时，易产生严重的电荷积累（荷电效应），导致图像扭曲、亮度异常；且低电压下分辨率不足，难以清晰分辨超薄金属层的表面细节。镀金观察会出现形貌失真等问题。

• 原子力显微镜（AFM）：虽然能提供三维形貌，但扫描范围小、速度慢，且对表面起伏剧烈或边缘陡峭的样品表征困难。

赛默飞Apreo扫描电镜的优势

• 超高分辨率与优异低电压性能：即使在0.1-1kV的低加速电压下，也能实现亚纳米级分辨率，可无损地清晰观察金属层的纳米晶粒、微孔洞及边缘形貌，避免电子束对敏感聚合物基膜造成损伤。

• 先进的电荷抑制技术：Apreo使用镜筒内自动加减速与样品台减速技术相结合，能有效中和样品表面的电荷积累，从而在无需喷涂导电层的条件下，直接获得聚合物基膜上超薄金属层的高清、无畸变图像。

• 多样化探测器系统：通过使用T1（YAG）背散射电子探测器，利用原子序数衬度，可清晰区分金属层（Al/Zn等低高原子序数）与聚合物基膜（C/H/O, 低原子序数），直观呈现金属层的覆盖连续性、厚度变化及界面结合情况。

应用实例分析

图一  镀层表面存在裂缝与附着物

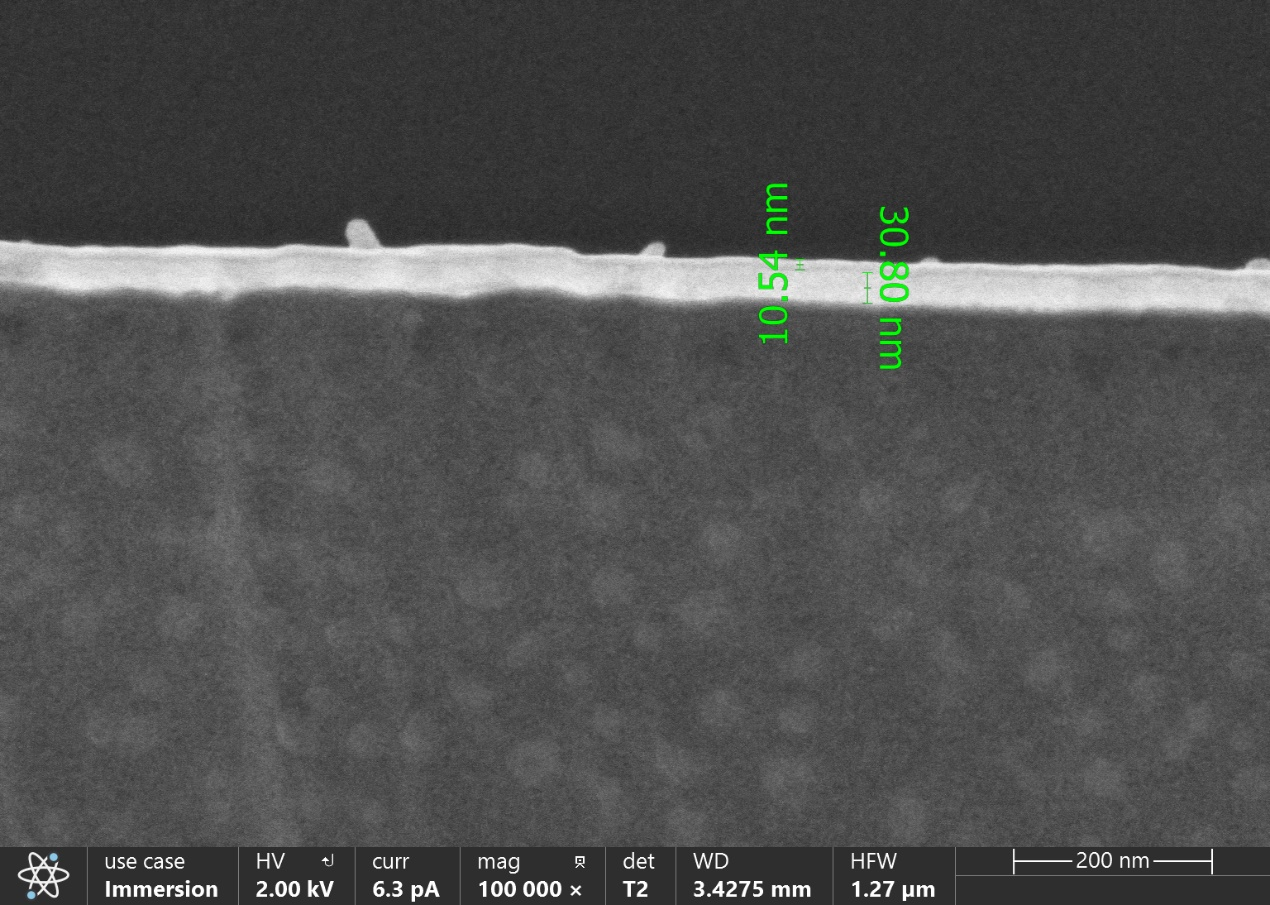

图二  通过氩离子抛光的方式进行截面制样，测量金属层厚度

• 金属层形貌与均匀性分析：在T2（YAG）二次电子探测器下可直接观察蒸镀铝层的结晶性、形状，评估其连续性。通过氩离子抛光的方式进行截面制样，可精准测量金属层厚度，并评估整个幅宽方向的均匀性，为工艺优化（如蒸镀速率、基膜温度）提供直接依据。

• 边缘/隔离沟道形貌表征：可清晰观察分块隔离沟道的刻槽（如激光清缺）质量，包括沟道宽度、深度、边缘陡直度以及是否有金属残留、聚合物熔融或热损伤，这些直接影响单元间的绝缘性能和耐压。

• 缺陷与失效分析：能够定位和分析金属层中的初始缺陷，如镀层剥离、针孔、裂纹、污染物附着点等。在电容器发生击穿失效后，可精确观察失效点的微观形貌，分析是金属层缺陷、基膜缺陷还是界面问题导致的失效，为提升产品良率和可靠性提供关键信息。

• 基膜表面与界面研究：利用低电压模式观察电晕处理后的基膜表面形貌，分析其粗糙度与活化效果。结合氩离子抛光的方式进行截面制样，可观察金属-聚合物界面，评估结合状态。

     随着薄膜电容器向高电压、高储能密度、高可靠性及小型化方向发展，对金属化膜的质量控制与性能优化提出了更高要求。赛默飞Apreo场发射扫描电镜凭借其WU与伦比的低电压高分辨率成像能力和强大的电荷抑制技术，已成为研发和质量控制环节不可或缺的微观分析工具。它能够从纳米尺度揭示金属化膜的“真相”，为优化蒸镀工艺、改善分块隔离技术、分析失效机理及开发新一代高性能金属化膜提供至关重要的技术支持，有力推动薄膜电容器技术的进步。
