稀土永磁材料由稀土金属元素和过渡金属元素制备而成，包括钐钴永磁材料和钕铁硼永磁材料、铁氮永磁等，其中钕铁硼永磁发展ZUI快、应用ZUI广、综合性能ZUI优。钕铁硼（NdFeB）永磁体自1983年问世以来，凭借其ZHUO YUE 的磁性能迅速成为现代工业的核心功能材料。作为第三代稀土永磁体，其理论磁能积高达512 kJ/m3（64 MGOe），工业产品普遍超过440 kJ/m3（55 MGOe），综合性能远超铁氧体和钐钴永磁体，被誉为“磁王”。钕铁硼永磁是由钕、铁、硼三种元素组成的合金磁体，为全球性能ZUI好的稀土永磁体。钕铁硼磁材根据生产工艺不同，可分为烧结、粘结以及热压三种，工艺不同，材料的晶体结构就会产生非常大的变化，材料的性能也会有巨大的差异。所以在磁体的性能和失效分析中，观察磁体晶粒的尺寸和形状、晶相界的分布、造粒和磁体颗粒以及粘结剂的分布是分析过程中不可缺少的一步。

表征钕铁硼永磁体案例

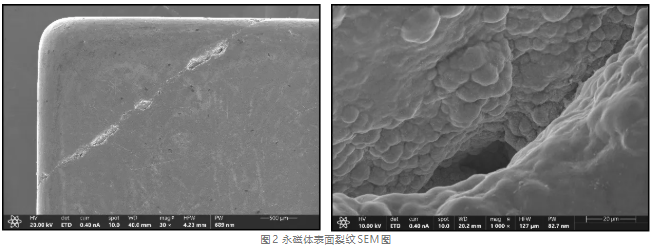

       因为钕铁硼材料本身微观结构特点及粉末冶金制备方式的特点，导致其在加工、运输、组装和应用过程中很容易产生裂纹，Apreo ChemiSEM电镜的舱室内ETD探测器无惧磁性，可对表面裂纹缺陷清晰成像，清晰呈现裂纹的形貌特征（如图2 所示）。有学者研究在磁体表面引入重稀土元素Dy或Tb，再经热处理使重稀土原子沿着晶界的液相扩散，并置换主相晶粒表层中原有的Nd而形成（Nd，Dy，Tb）2Te14B固溶体，主相晶粒中央并没有受到太多影响，因此在增强晶粒表的磁晶各向异性场进而提高内禀矫顽力的同时，对磁体的剩磁和ZUI大磁能积并不产生太大影响。

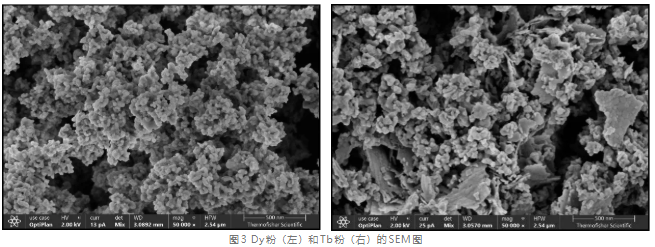

         相比传统的合金化元素添加方法，晶界扩散法可以用更低的Tb、Dy重稀土用量获得高矫顽力磁体。永磁中的Dy和Tb原材料为粉末颗粒，其形貌特征可用ApreoChemiSEM的镜筒内高分辨二次电子探测器观察，如图3所示，Dy粉和Tb粉颗粒都呈团聚状，Dy粉颗粒为无规则状，Tb粉颗粒包括球形以及片状结构。

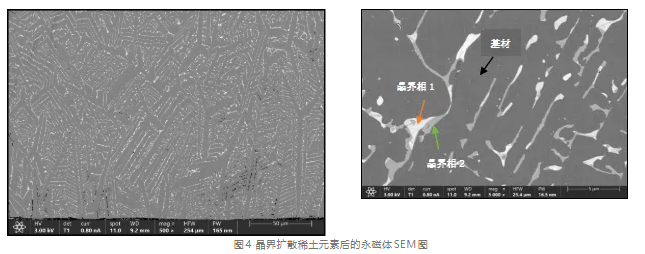

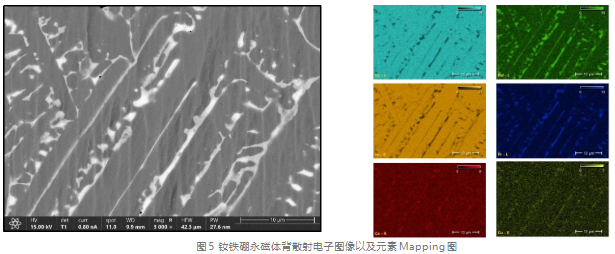

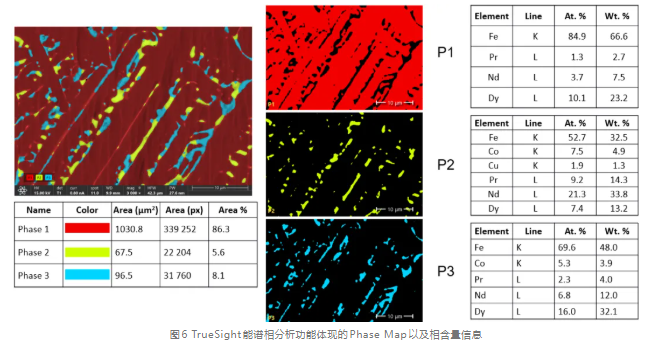

        对扩散后的永磁体的晶界相的表征可用Apreo电镜的超高灵敏度T1背散射电子探测器以及TrueSight能谱相分析功能，如图4 所示，从T1呈现的背散电子图像我们可以清楚观察到晶界相有两类（衬度偏白的晶界相1和衬度偏灰的晶界相2），然后我们调用TrueSight能谱分析晶界相的元素，如图5所示，从背散射电子图像中能清楚观察到两种晶界相，表明其成分差异存在，但元素Mapping图却很难将两相的成分差异呈现，此时可发挥TrueSight能谱的相分析功能，将两相的成分差异清晰呈现出来，如图6所示，相分析功能可将两种晶界相清晰标定，各相的占比也可同时给出，TrueSight能谱的强大之处体现得LIN LI JIN ZHI。
