印制电路板（PCB）是现代电子信息产业的核心基础件，作为电子元器件的支撑载体与电气互联枢纽，广泛应用于 5G 通信、AI 服务器、新能源汽车、消费电子等领域。随着电子产品向高频高速、轻薄化、高可靠方向迭代，PCB 的核心导电材料 —— 铜箔的微观形貌、晶体结构、界面结合性能，直接决定 PCB 的导电效率、信号传输质量与使用寿命。赛默飞 Apreo 2 场发射扫描电镜（SEM）及集成化电子背散射衍射（EBSD）系统，以JI致的表征精度与一体化分析能力，成为 PCB 铜箔研发、生产质控与失效分析的关键工具，为高端铜箔技术突破提供强力支撑。

铜箔的基本情况

      PCB 铜箔是覆合在 PCB 绝缘基材表面的高纯度薄铜层，承担电流传输、信号导通、散热支撑等核心功能，占覆铜板（CCL）成本的 30%–50%，是 PCB 产业链中不可替代的关键材料。其性能指标包括表面粗糙度、厚度均匀性、高温延展性、导电率、剥离强度等，直接影响 PCB 的制程良率与终端可靠性。高端 PCB 对铜箔提出低轮廓、超薄化、高耐热、高弯折的严苛要求，推动铜箔生产向精细化、晶体可控化方向升级。

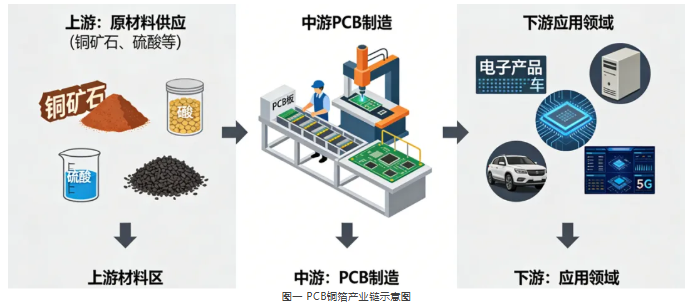

      PCB 铜箔产业链呈上游原料 — 中游制造 — 下游应用的完整闭环：上游为电解铜、电解液、有机添加剂及电解 / 压延生产设备；中游以电解铜箔（市场主流）、压延铜箔（柔性板专用）制造为主，核心工艺包括电解沉积、轧制退火、表面粗化与防氧化处理；下游经覆铜板加工为 PCB，ZUI终应用于汽车电子、通信基站、半导体封装等终端场景。产业链的技术竞争核心集中于中游铜箔的微观结构精准调控，而微观表征设备是工艺优化的关键抓手。

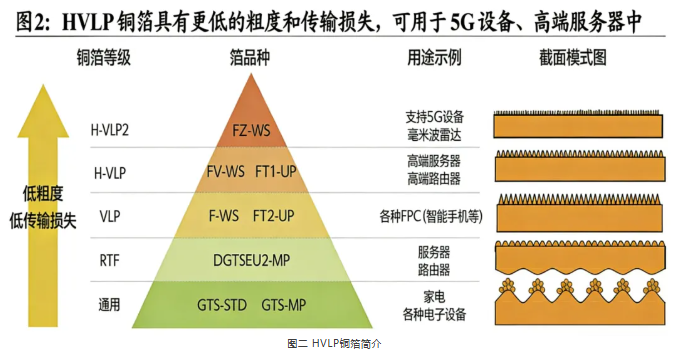

       PCB 铜箔按制备工艺、性能与厚度可分为三大类：按制造工艺分为电解铜箔（ED）与压延铜箔（RA），前者成本低、工艺成熟，用于刚性 PCB 与 HDI 板，后者晶粒均匀、弯折性优异，专供柔性 PCB（FPC）；按性能等级分为标准铜箔（STD）、高温高延展铜箔（HTE）、高频超低轮廓铜箔（HVLP），其中 HVLP 铜箔适配 5G 与 AI 服务器的高频低损耗需求；按厚度分为标准铜箔、薄铜箔与超薄铜箔（≤12μm），满足高密度封装的轻薄化要求。

扫描电镜在 PCB 铜箔中的应用

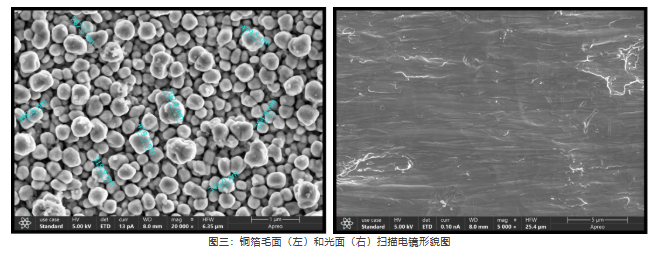

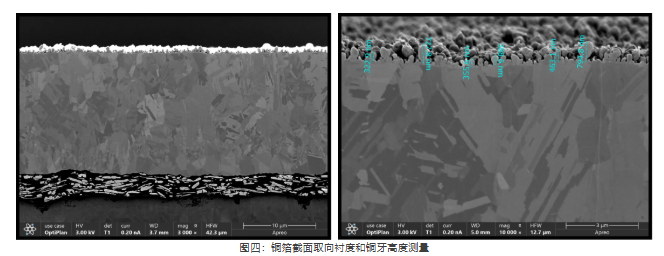

      赛默飞 Apreo 2 场发射扫描电镜凭借高分辨率、低电压优异成像、大景深、智能自动校准等优势，成为 PCB 铜箔基础表征的SHOU选设备。在铜箔研发与质控中，Apreo 2 可精准观测铜箔光面 / 毛面的微观形貌，量化表面粗糙度、针孔、氧化层、粗化颗粒分布等关键参数；通过截面分析，清晰呈现铜箔厚度均匀性、与基材的界面结合状态，检测分层、空洞等缺陷；快速定位生产过程中的夹杂、划痕、微裂纹等异常，为电解工艺、粗化配方优化提供直观、定量的依据，全面满足高端铜箔的高精度检测需求。

       同时，赛默飞 Apreo 2 可以集成TruePix EBSD 探测器，实现 SEM 形貌观测与 EBSD 晶体学分析一体化，突破传统表征的技术局限。EBSD 可快速获取铜箔的晶粒尺寸、取向分布、织构特征，指导电解 / 压延工艺优化，提升铜箔的延展性与导电均匀性；精准表征晶界类型与取向差，降低材料电阻率、优化散热性能；在失效分析中，解析铜箔疲劳断裂、应力损伤的晶体学机制，明确失效根源。赛默飞 TruePix EBSD 直接电子探测器基于 TimePix 混合像素技术，采用电子直接捕获模式，彻底革新了传统 CMOS EBSD 探测器的 "电子 - 光子 - 电荷" 间接转换机制，在信号质量、分析效率、空间分辨率与材料适用性上实现全面突破，为 PCB 铜箔等材料的晶体学表征提供QIAN所未有的精准度与便捷性。

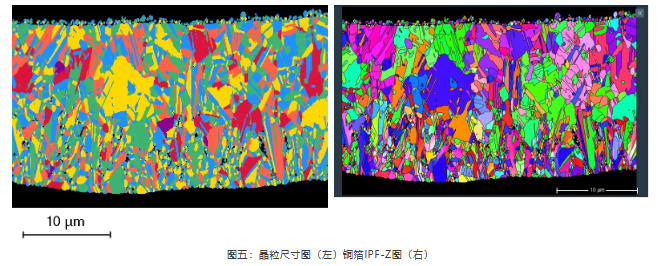

      如上图所示，采用赛默飞 TruePix EBSD直接分析铜箔晶粒大小和取向关系。结果显示组织中含有大量细晶和超细晶组织，晶粒尺寸细小，大部分分布在1-3um。细晶强化效应使铜箔有更高的抗拉强度和屈服强度，同时在高频场景下延缓信号损耗；另外，结果有大量超细晶，也有少数较大的异常晶粒。通过分析EBSD结果可以初步推测该铜箔为超细晶无织构铜箔，使用电解沉积工艺+低温再结晶。

       PCB 铜箔的微观精准表征是高端 PCB 产业升级的核心前提。赛默飞 Apreo 2 扫描电镜及集成 EBSD 技术，覆盖铜箔从表面形貌、截面结构到晶体学特性的全维度分析，为铜箔研发创新、工艺迭代、质量管控提供一站式解决方案，推动我国电子材料与 PCB 产业向高性能、高可靠、国产化方向稳步迈进。
