服务于录井、测井行业的油气勘探开发评价新技术——MaipSCAN
当前,随着油气资源勘探开发纵向深入,研究对象愈发复杂、勘探难度也越来越大,常规、特别是非常规油气勘探开发面临非常严峻的技术挑战。
咨询电话:400-1001-303

    当前,随着油气资源勘探开发纵向深入,研究对象愈发复杂、勘探难度也越来越大,常规、特别是非常规油气勘探开发面临非常严峻的技术挑战。

    现有录、测井技术,如XRF元素分析、XRD矿物分析、岩屑成像技术、核磁共振等,虽都有特定的优势,但也存在各自的局限性,无法实现储层元素、矿物、形貌、孔隙度等特征的同时表征。因此,在工作效率与技术集成性方面需要一种同时满足制样简单、移动方便、测试精度高、快速定量分析矿物学特征、孔隙裂隙结构特征以及岩石力学性质的zhi能化、数字化设备。

    基于上述现状,MaipSCAN( Mineralogy by Artificial intellgence powered Scanning Electron Microscopy )应运而生。MaipSCAN是由中科院地质与地球物理研究所与浙江中科锐晨 智 能科技有限公司强强联合自主研发的高度集成化的全新一代数字zhi能矿物分析系统(图1),主要由高分辨扫描电子显微镜、高灵敏电子信号探测器、X射线探测器及多功能测试分析软件组成。

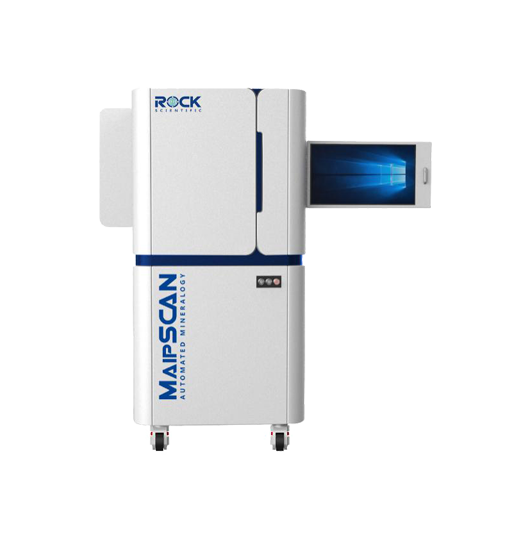

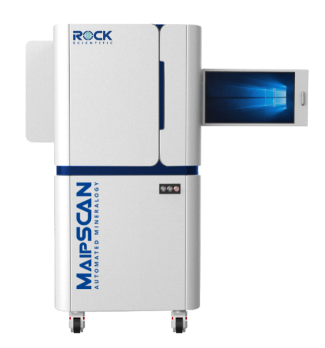

图1 MaipSCAN外观图像



MaipSCAN应用概况

1、 场景多:zhuo越的抗震功能保障既可以应用于实验室,也可以应用于钻井现场、岩心库等复杂环境。能够实现对岩芯-侧壁岩芯、岩屑、薄片等多种岩石样品的测试分析,尤其是能够将碎小的岩屑样品“变废为宝”充分利用起来,取样成本大大降低。

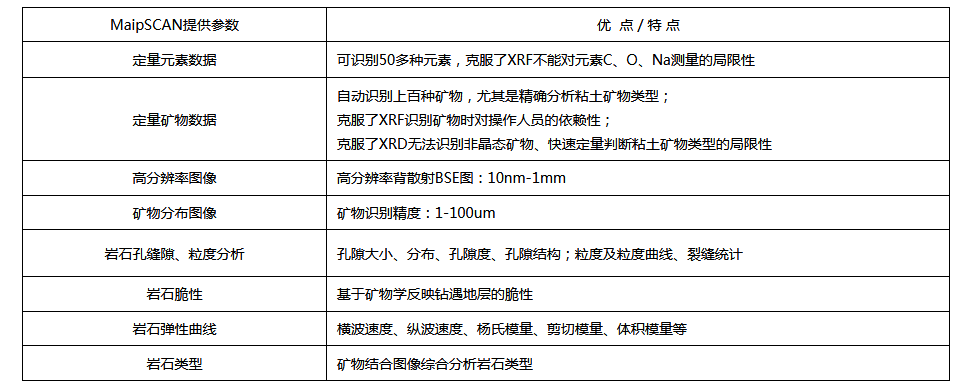

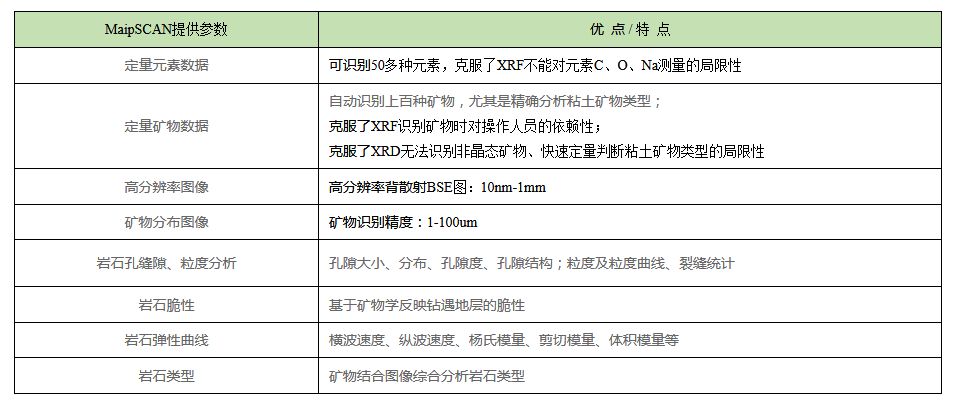

2、 参数全:MaipSCAN可以提供丰富的数据结果,包括岩石的矿物和元素定量数据、高清电子图像、伽马元素、孔隙度、孔隙结构、微裂缝(弱面指数)、弹性参数及脆性指数等多个勘探开发关键参数。

3、 用途广:在地质方面,MaipSCAN提供的高分辨率图像可以实现地层准确检测,根据定量的矿物和元素数据能够确定岩性、划分地层、精细划分岩相、评价物性特征、识别地质甜点,依靠岩性、矿物、元素来对比地层,对物源、沉积环境进行分析等;在地球物理方面,MaipSCAN提供的参数可以用于标定常规电缆测井、校正岩石物理模型、生成高质量的弹性属性曲线;在工程方面,MaipSCAN可以实现钻测 深 度归位,准确卡层,进行井壁稳定性分析,辅 助水平井地质导向,完成工程甜点预测,评价岩石脆性,优化水平井压裂选段等。

技术特色

强大的软件系统

MaipSCAN软件分析系统包括测量软件(Inspector)、矿物标准库管理软件(RockSTDManager)和分析报告软件(iCustomer)三个强大模块。

1、Inspector:

可以快速设定岩样测试参数、实现高效高清BSE图像采集、元素和矿物的准确定量测试,大幅提升样品测试速度。

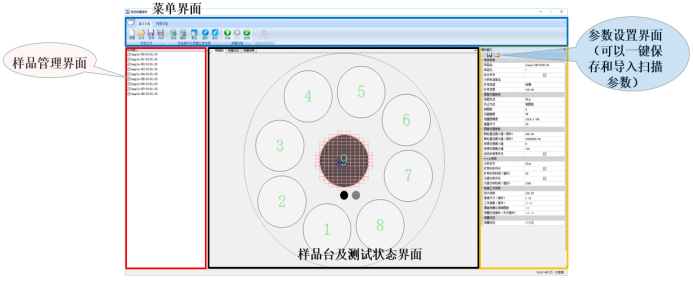

高效易操作的测量模块(Inspecteor)



2、RockSTDManager:

包含 专 利技术的矿物识别算法保障了矿物识别的准确性,尤其是难以识别的粘土矿物;此外,提供了矿物标准库的管理功能,可以新增和更改为符合研究区的矿物库,使得矿物分析更具适应性和准确性。

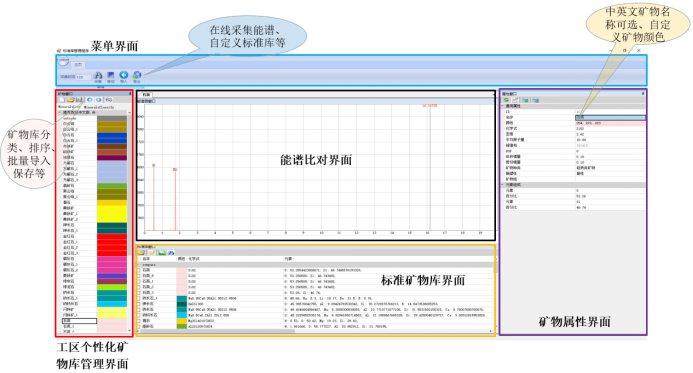

精确识别矿物的矿物标准库管理模块(RockSTDManager)



3、iCustomer:

具有强大的后处理和报告能力,从图像处理、定量分析、数学模拟到成果图绘制,一个软件可以实现全部功能,极大地优化了后期数据分析的效率。可以定量分析元素含量、矿物含量、矿物颗粒尺寸、矿物相关系、微裂缝密度(弱面指数)、孔隙度及孔隙结构等关键参数;根据工况建立数字岩石模型并计算弹性参数,用于脆塑性分析;根据用户定义的矿物库进行重新分类;实现多个样品的批量处理,且处理速度较快。





分析处理与报告生成模块(iCustomer)

MaipSCAN岩石力学模型

MaipSCAN可以通过分析现场岩屑微观结构和成分特征,经过科学缜密的数据算法,得到研究区的岩石力学参数,建立研究区地层岩石力学模型,可根据工况建立数字岩石模型并计算弹性参数,用于脆塑性分析。
